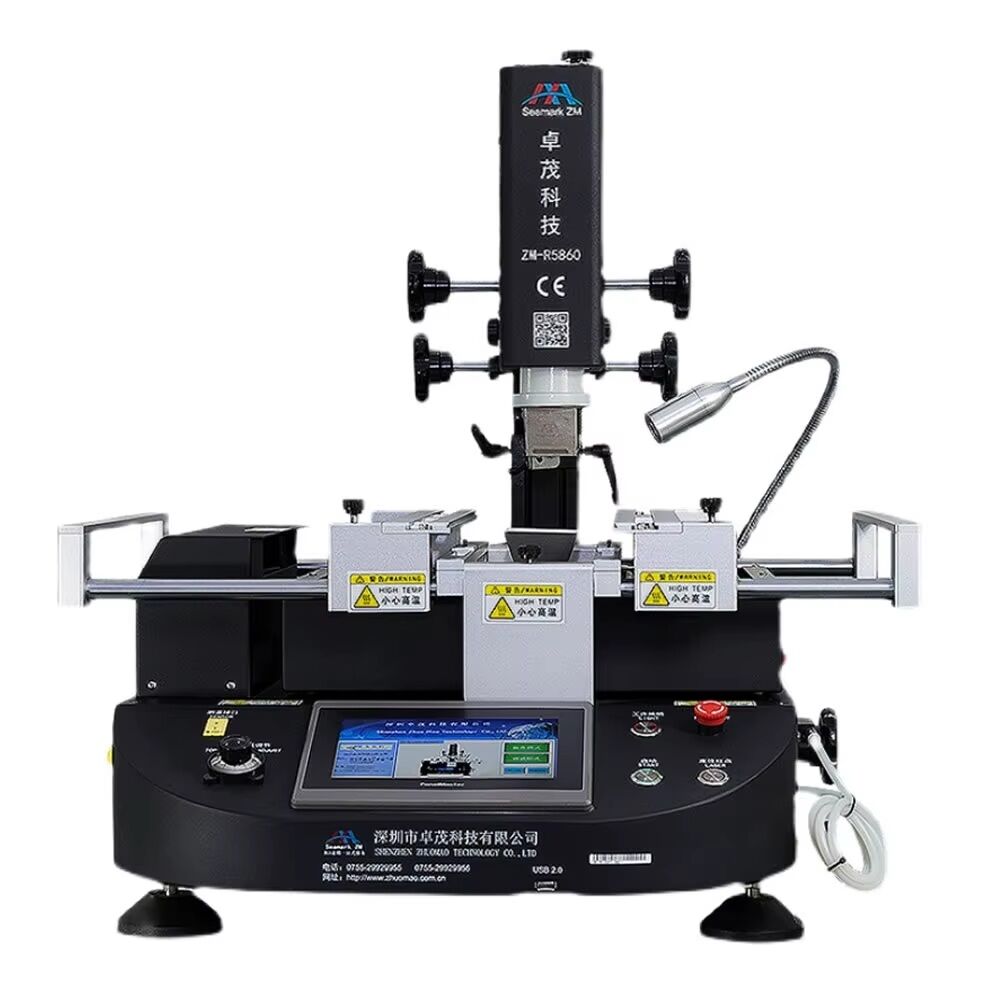

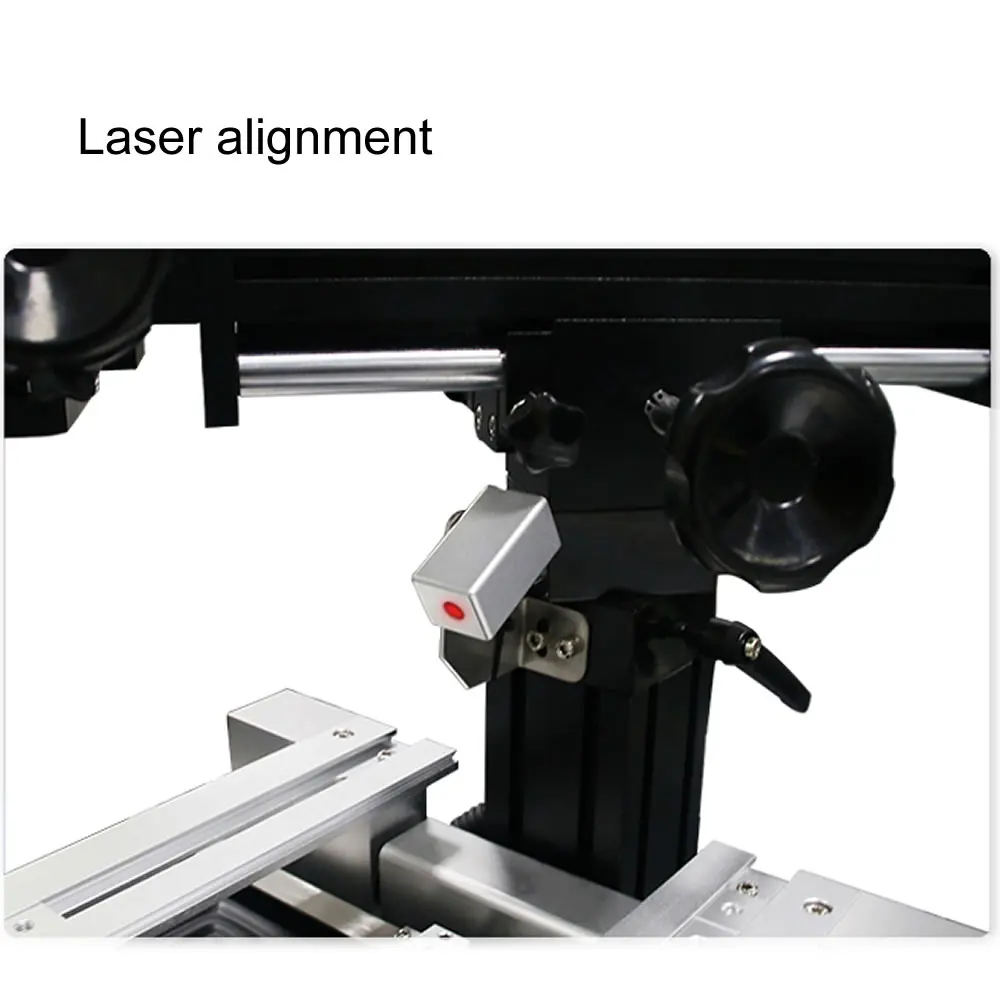

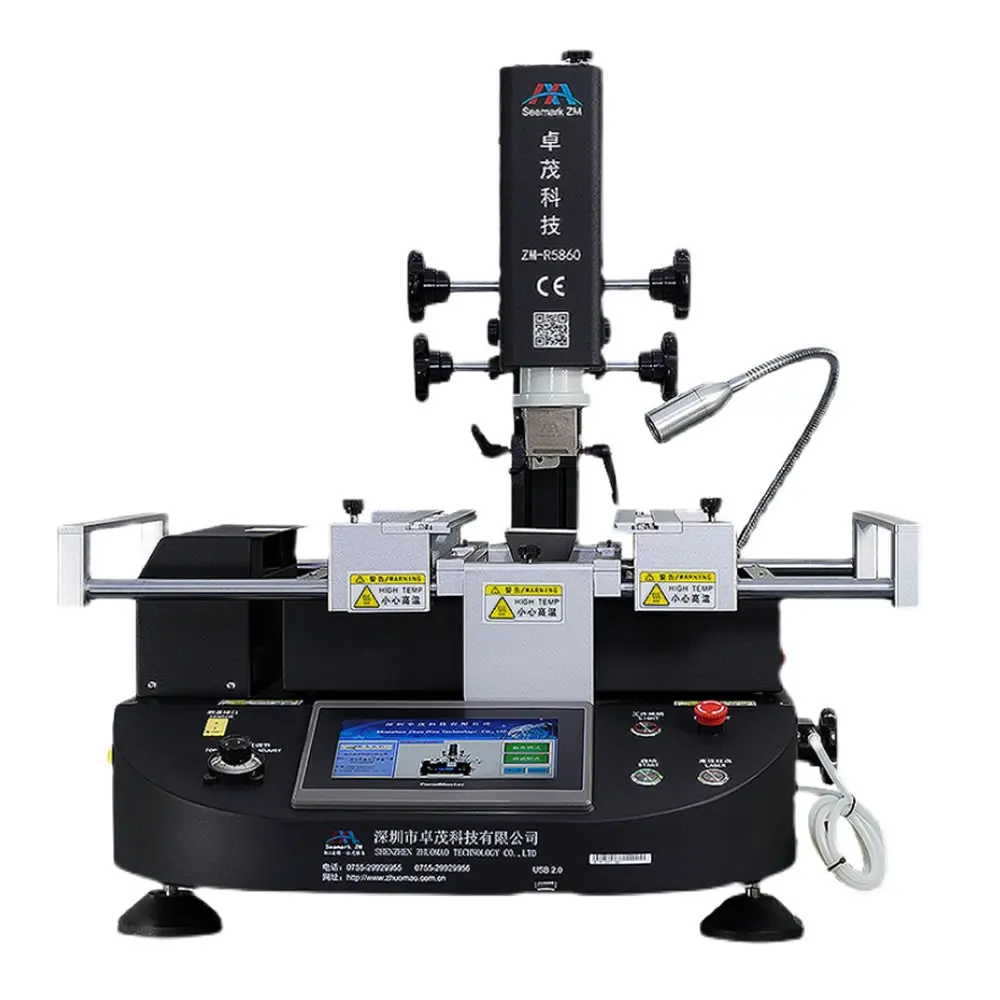

Lazer Hizalama Sıcak Hava 3 Bölgeli BGA Makinesi ZM-R5860 Dokunmatik Ekran Lehimleme İstasyonu Dizüstü Bilgisayar Anakart Tamir Sistemi Aracı

Parametre

1. Toplam Güç: 4800W

2. Üst ısıtıcı: 800W

3. Alt ısıtıcı: 2. ısıtıcı 1200W, 3. IR ısıtıcı 2700W

4. Güç kaynağı: AC220V±10％ 50/60Hz

5. Boyut: 635×620×655mm

6. Konumlandırma: V-oluk, PCB desteği harici evrensel fikstürle herhangi bir yönde ayarlanabilir

7. Sıcaklık kontrolü: (K Sensör) kapalı devre, bağımsız ısıtma, ±3°c hassasiyet.

8. PCB boyutu: Maks. 415×370mm, Min. 10x10mm.

9. Çip boyutu: Maksimum 40x40mm, Minimum 10x10mm.

10. Ön ısıtma alanı: 285x375mm.

11. Ekran: HD dokunmatik ekran.

12. Elektriksel seçim: Yüksek hassasiyetli sıcaklık kontrol modülü + Dokunmatik ekran (Tayvan) + Delta PLC

13. Net Ağırlık: 43,5 KG

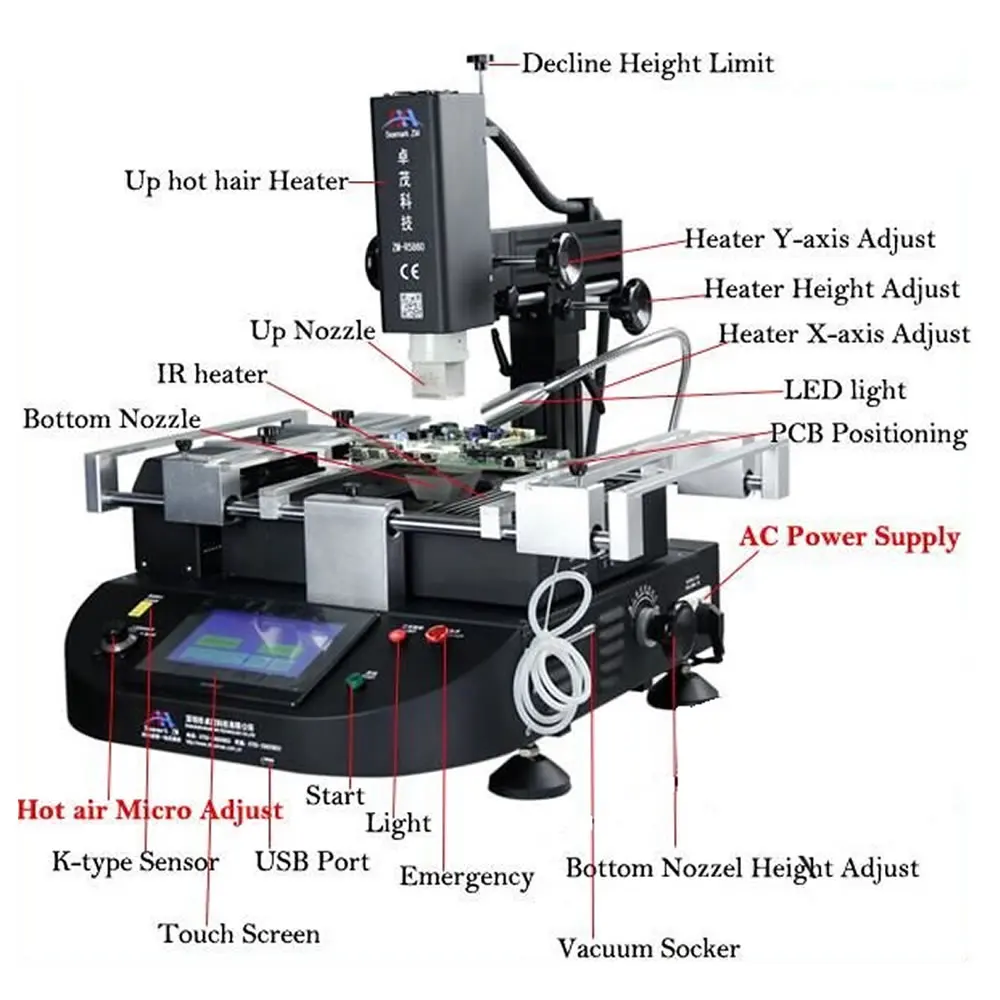

Özellik

1- X-Y-Z ekseninin tamamının hassas ayarlama veya hızlı konumlandırma yapmasını sağlayan, yüksek konumlandırma doğruluğu ve hızlı manevra kabiliyetine sahip lineer kızak benimsenmiştir;

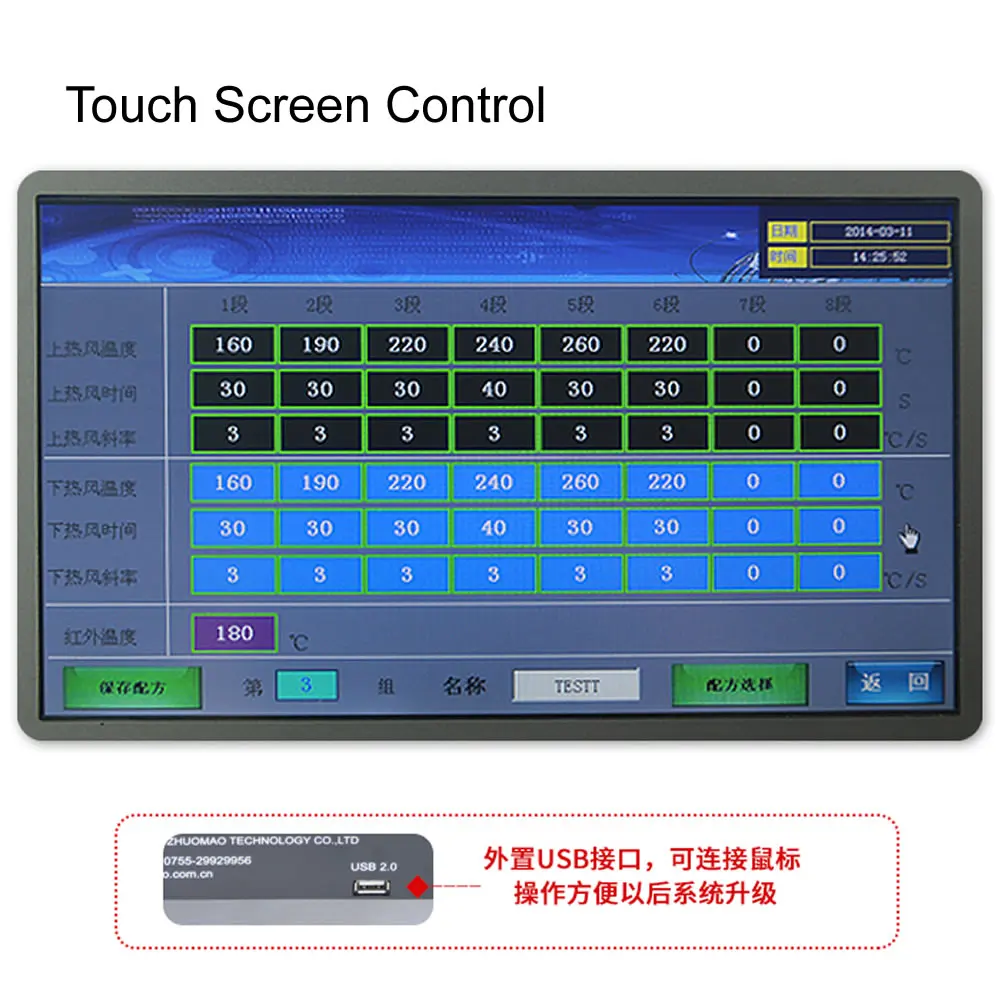

2- Yüksek çözünürlüklü dokunmatik ekran (Tayvan), PCL kontrolü, birden fazla grup profilini kaydedebilir, parola koruması ve işlevi değiştirebilir ve birden fazla grup profilini kaydedebilir, anında sıcaklık eğrisi analiz işleviyle donatılmıştır;

3- Üstten alta 3 bağımsız ısıtma alanı vardır. 1. ve 2. alanlar sıcak hava ısıtıcıları, 3. alan kızılötesi ön ısıtmalıdır ve sıcaklık ±3°C'de kontrol edilir; üst ısıtıcı serbestçe ayarlanabilir, ikinci ısıtıcı yukarı ve aşağı ayarlanabilir, üst ve alt sıcaklık aynı anda birçok grup ve sıcaklık parametresi bölümünü kontrol edebilir; üçüncü kızılötesi ısıtıcı güç tüketimini ayarlayabilir;

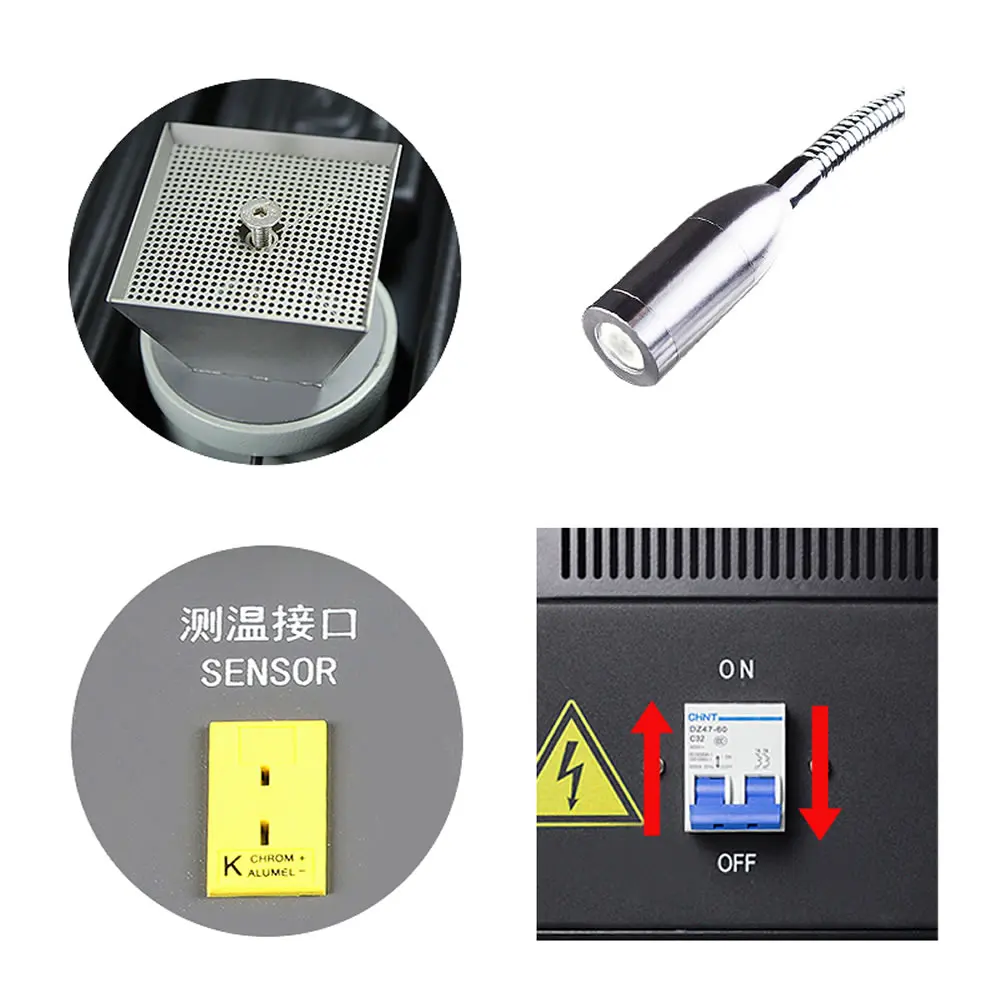

4- Her türlü sıcak hava nozulunu sunar, 360° dönebilir; Mıknatısla, kurulumu ve değiştirilmesi kolaydır, özelleştirilmiş mevcuttur; Alt IR ısıtıcı, PCB kartı için eşit ısı sağlar;

5 - Sıcaklığın hassas kontrolü için ithal yüksek hassasiyetli K tipi termokupl, kapalı devre kontrol ve otomatik sıcaklık kompanzasyon sistemi, kombine PLC modülü seçin.

6. PCB'yi ısıtıldığında veya soğutulduğunda deformasyondan korumak için PCB konumlandırması için esnek bir fikstürle donatılmış bir V-oluğu kullanın ve herhangi bir BGA paket boyutu için yeniden işlenebilir;

7- Güçlü çapraz akışlı fan, verimliliği artırmak için PCB kartını hızla soğutur; Ayrıca dahili vakum pompası ve harici vakum emiş kalemi, çipleri hızla alır;

8.Lehim sökme ve lehimleme işlemi bittikten sonra, önceden alarm ve ikaz verilir;

9- CE sertifikalı, anormal bir kaza olduğunda acil durdurma ve otomatik güç kesme koruma cihazı ile; çift aşırı ısınma koruma kontrolü ile;
